흄관연결소켓 (PE)<br>D150, 200, 250, 300
흄관연결소켓 (PE)
D150, 200, 250, 300
  • 규격

    D150, D200, D250, D300

  • 재질

    PE

  • 하중

    -

  • 중량

    -

  • 소비자가

    0원

  • 공급업체

    생협

  • 제조사


제품설명

※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.

간편한 연결
본 제품은 디자인등록 제0780052호로 보호되고 있습니다. 당사의 상품을 무단으로 복제, 판매하는 경우 민·형사상의 책임을 질 수 있으므로 지식재산의 침해를 주의하여 주시기 바랍니다. 생협의 각종 특허제품을 허가없이 제조, 판매하는 곳을 제보해 주시는 분들께 회수금액의 일부를 사례하오니 관련사실을 아시는 분은 (02-419-7979)로 연락 주시기 바랍니다.

특징

주철소켓은 본관삽입시 고무패킹이 밀리거나 하는 문제 때문에 정밀시공이 어려운 반면, 본 PE연결소켓은 본관연결시 해머 등으로 억지끼움으로 본관에 밀착되게 시공되어 간편하게 정밀시공할 수 있는 장점이 있습니다.

조달청 나라장터 목록정보

규격A형 D300B형 D250C형 D250D형 D250
물품식별번호22125763221257622252615022526149

가격

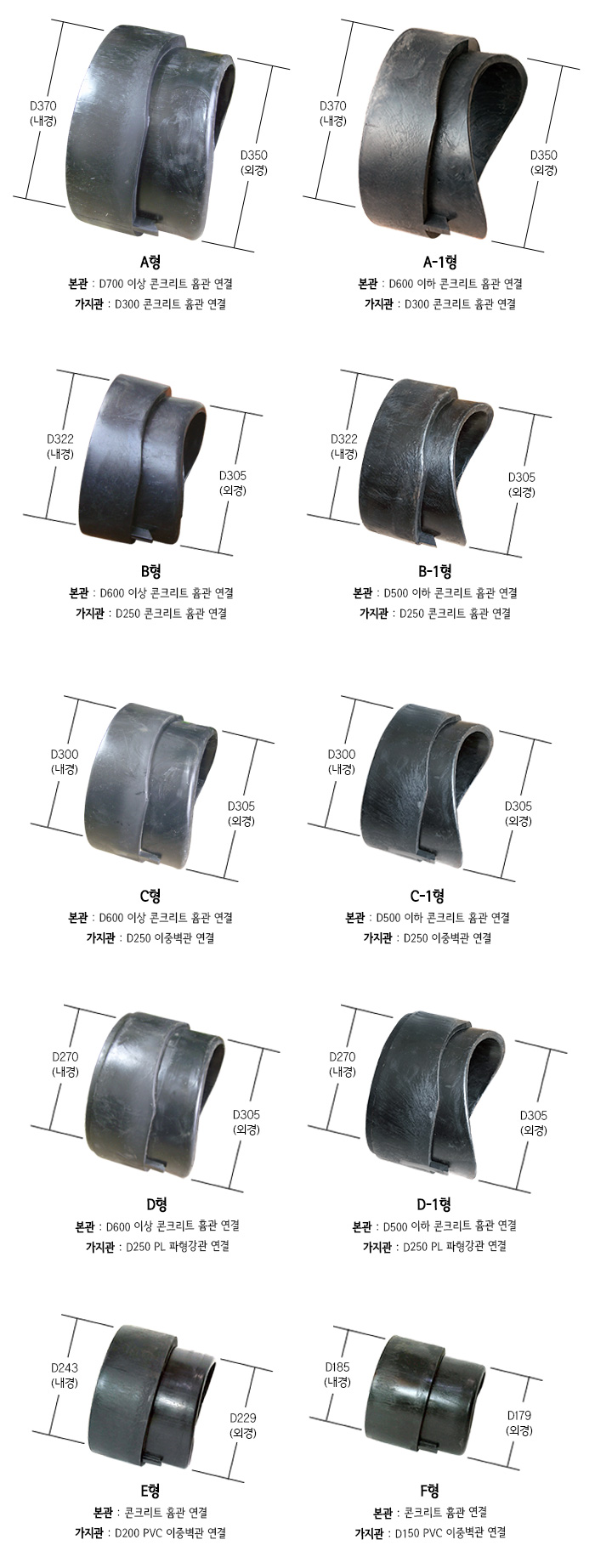

호칭용도(본관)용도(가지관)규격
내경(용도별 관연결)×외경(본관연결)
가격
AD700 이상D300 콘크리트 흄관 연결370×35032,000원
A-1D600 이하
BD600 이상D250 콘크리트 흄관 연결322×30530,000원
B-1D500 이하
CD600 이상D250 PVC 이중벽관 연결300×30530,000원
C-1D500 이하
DD600 이상D250 PL파형강관 연결(부싱삽입)270×30530,000원
D-1D500 이하
E전체D200 PVC 이중벽관 연결243×22928,000원
F전체D150 PVC 이중벽관 연결185×17928,000원

※ 위의 가격은 설계가이고 부가세 별도, 상차도, 현금 기준 가격입니다. 대량 주문시나 시공시에는 별도문의 바랍니다.

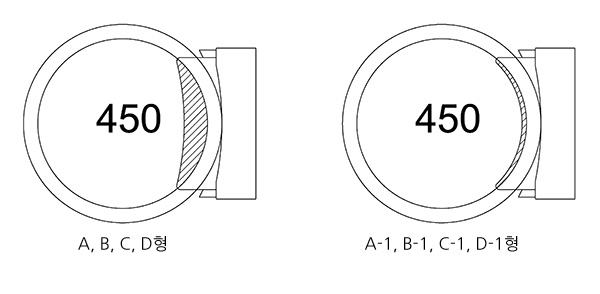

A-1, B-1, C-1, D-1 설명

본관의 지름이 작을 경우 기존 연결소켓이 본관내부로 많이 튀어나와, 작은 구경에 맞도록 안쪽을 더 잘라낸 제품입니다. A-1은 본관구경이 450, 500, 600일 경우 사용하시면 되고, B-1, C-1, D-1은 본관구경이 450, 500일때 사용하시면 됩니다.

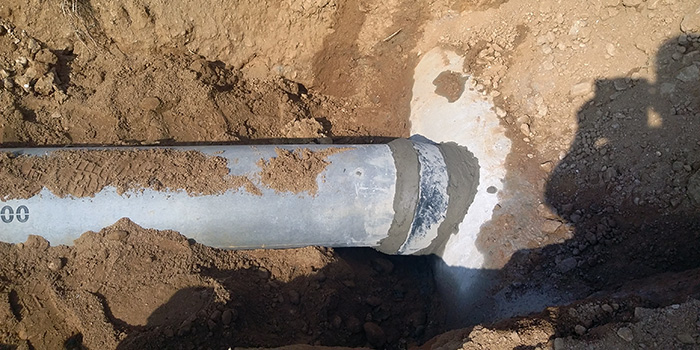

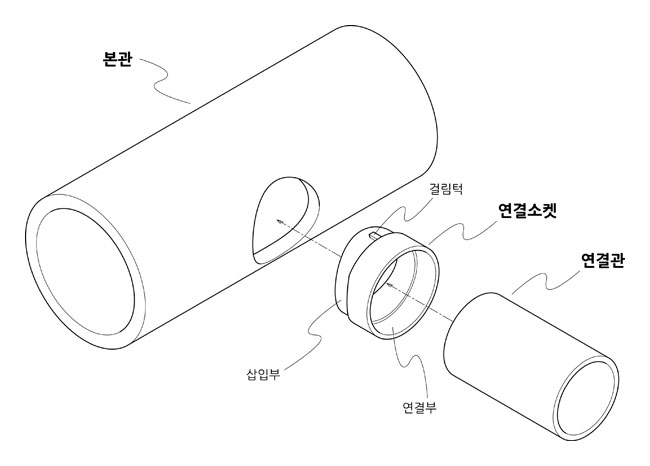

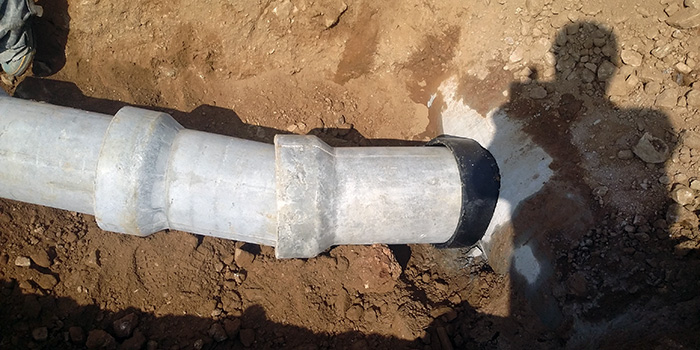

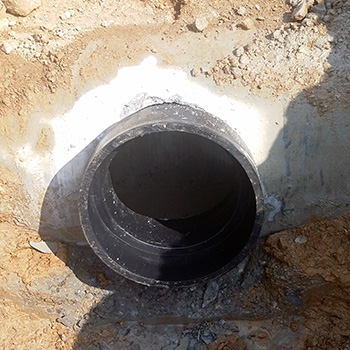

연결방법

본관에 패킹없이 수밀시공 가능

  1. 연결할 곳에 규격에 맞게 천공한다.
  2. 천공한 구멍에 연결소켓을 약간 삽입하여 고정시킨다.
  3. 큰 망치로 구멍 양쪽에 외부 걸림턱이 닿을 때까지 박는다.
  4. 연결관을 연결소켓 내부 걸림턱에 닿을 때까지 집어넣는다.
  5. 몰탈을 이용하여 수밀이 되도록 처리한다.



CAD 도면

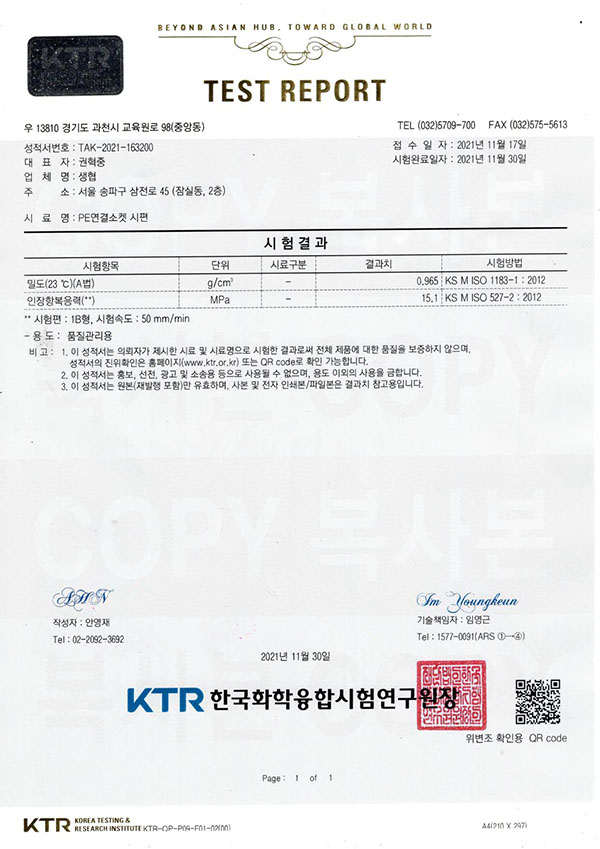

시험성적서
