가로등기초 (매립형 방수기초)
가로등기초 (매립형 방수기초)
  • 규격

    아래 표 참조

  • 재질

    콘크리트

  • 하중

    -

  • 중량

    -

  • 소비자가

    0원

  • 공급업체

    생협관리자

  • 제조사


제품설명

※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.

가로등기초 돌출부 방수매립으로 안전사고방지 및 미관향상
본 제품은 특허 제0997855호로 보호되고 있습니다.

개요

기존의 노출식 가로등기초의 문제점들을 개선한 제품으로 가로등 연결부위를 방수 매립하여 넓은 보행공간확보, 충돌외상방지, 전기안전사고예방, 미관확보의 효과를 가져올 수 있습니다. 이에 더해 시공성이 우수하고 구조적 안정성, 내구성이 뛰어나며 사고시 등주의 교환이 간편합니다.

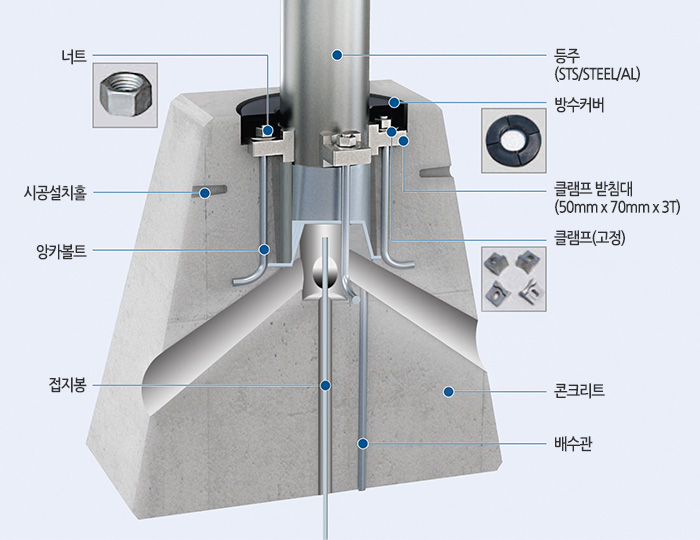

매립형 방수기초 구성품 및 종류

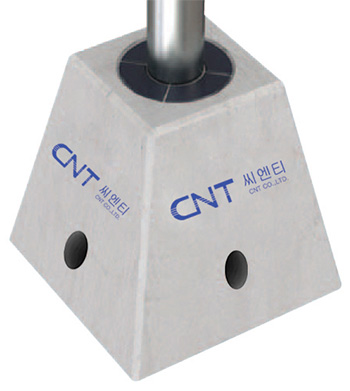

중심형기초 (정방형)

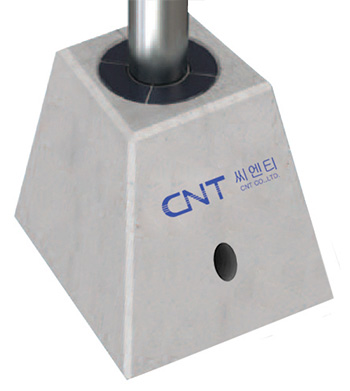

편심형기초 (직각형)

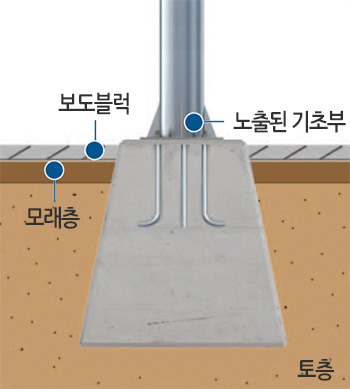

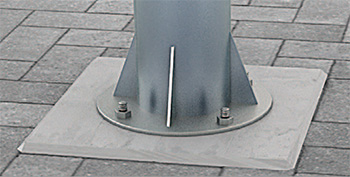

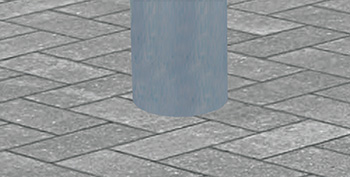

노출식 대비 매립형 방수기초 비교

구분기존 노출식기초매립형 방수기초
설치도

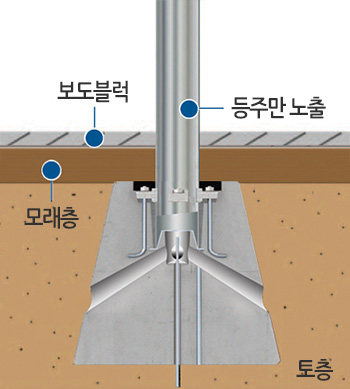

단면도
장점
  • 기존설치 시공으로 대량보급 상태
  • 설치시 등주가 360도 회전되어 수평 조절이 탁월함
  • 클램프로 수평, 수직 평형 레벨이 2도(최상단 400mm/10m 기준)까지 조정
  • 기초 등주의 설치, 시공이 간편함
  • 등주의 교환이 간편하고 유지보수가 편리함
  • 등주 매립형으로 도시미관 개선
  • 보행자 보행공간 확보와 불편해소
  • 방수, 부식 방지 구조 (고무방수커버 + 실리콘마감)
단점
  • 내용년수 경과에 따른 지반침하시 기초, 등주의 수직, 등주의 수평각도 조절 곤란
  • 유지보수 어려움
  • 등주의 회전각도 조절불가
  • 보행자 안전사고 수시발생
  • 보행공간(50cm) 협소
  • 시간경과에 따른 도시미관 낙후, 슬럼화
  • 신규개발로 인식과 홍보부족

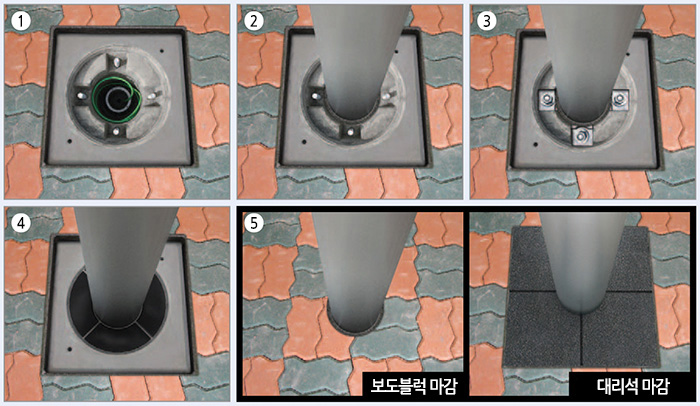

등주 시공작업 순서


  1. 터파기 및 기초 매입
  2. 등주 삽입 후
  3. 클램프 체결과 수직, 방향성 조절 (클램프 체결완료)
  4. 방수커버 삽입 후 완전방수를 위한 실리콘 작업
  5. 설치완료(보도블럭 또는 대리석 바닥재 마감)

제품상세도

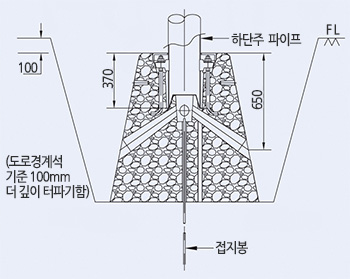

가로등주 매립형 방수기초 터파기 상세도
(가로등주 하단기준 외경 D190~220mm까지 시공 가능)

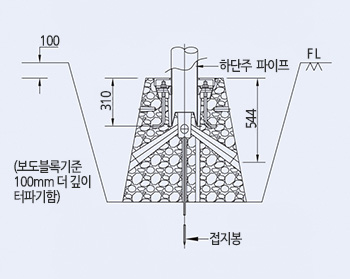

공원등주 매립형 방수기초 터파기 상세도
(공원등주 하단기준 외경 D140~170mm까지 시공 가능)

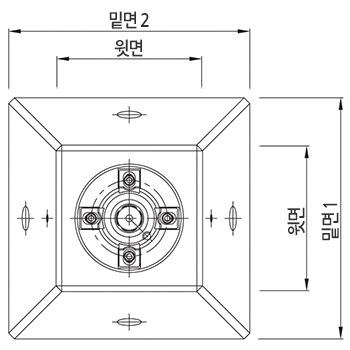

정방형(중심형) 방수기초 평면도

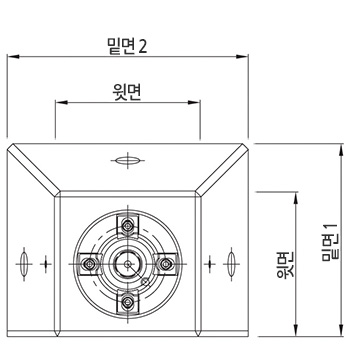

직선형(편심형) 방수기초 평면도

구조안정성 분석

구조설계 조건

  • "도로 부대시설(건설교통부)"과 "도로교 설계기준(대한토목학회)"을 근거하여 등주 자중과 설계풍하중을 중심으로 등주 기초콘크리트를 검토
  • 기초콘크리트의 주변 지반은 N=10 정도의 사질지반(g=10tf/㎡)으로 가정하여 지반응력 검토함
지역지명기본풍속(m/s)
설계풍하중내륙서울, 대구, 대전, 춘천, 수원, 추풍령, 전주, 이리, 진주, 광주30
서해안서산, 인천35
서남해안군산40
남해안여수, 충무, 부산
동남해안포항, 울산
동해안속초, 강릉45
제주지역제주, 서귀포
특수지역목포
기타울릉도50

중심형(정방형) 블록 구조검토 결과

※ 설계 기본풍속 45m/s 적용. (○ : 외등, 쌍등 모두 가능)

구분모델명규격
(윗면×밑면×높이)
등주높이 (m)
78910111213
공원등CNTP-700500×760×700
CNTP-800500×800×800
가로등CNTS-800600×920×800
CNTS-900600×960×900
CNTS-1000600×1000×1000
CNTS-1100600×1040×1100
CNTS-1200600×1080×1200
CNTS-1300600×1120×1300

편심형(직각형) 블록 구조검토 결과

※ 설계 기본풍속 45m/s 적용. (○ : 외등, 쌍등 모두 가능)

구분모델명규격
(윗면×(밑면1×밑면2)×높이)
등주높이 (m)
8910111213
가로등CNTR-800600×(760×920)×800
CNTR-900600×(780×960)×900
CNTR-1000600×(800×1000)×1000
CNTR-1100600×(820×1040)×1100
CNTR-1200600×(840×1080)×1200
CNTR-1300600×(860×1120)×1300

CAD 도면

등주별 설치이미지

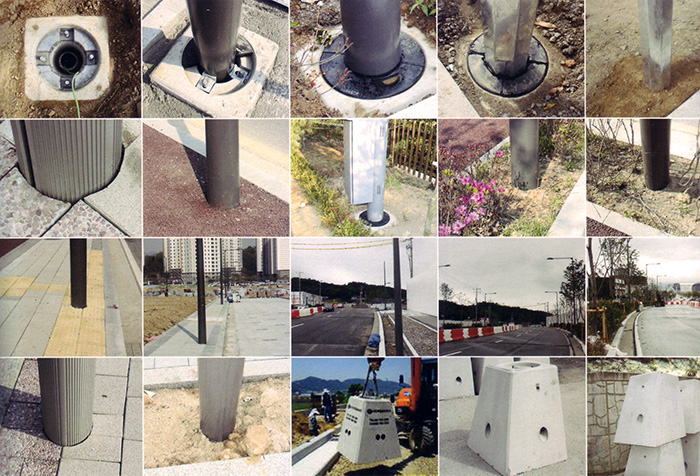

가로등기초 (매립형 방수기초) 현장사진
