지하화장실 자동배출 시스템 (변기일체형, 커터 펌프)
지하화장실 자동배출 시스템 (변기일체형, 커터 펌프)
  • 규격

    외형도 참조

  • 재질

    -

  • 하중

    -

  • 중량

    -

  • 소비자가

    0원

  • 공급업체

    생협관리자

  • 제조사

    미국 리버티 펌프 (Libery pumps)


제품설명

※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.

양변기 일체형 커터펌프는 기존 화장실에 바로 설치할 수 있게 양변기가 같이 달린 제품이며 커터가 내장되어 배관막힘을 해결합니다.

Ascent 2

특징

  • 초간단 시공설치
  • 양변기, 집수탱크, 커터펌프, 경보장치 일체형
  • 소변기, 세면대, 샤워기 등을 추가로 설치 가능
  • 강력한 절삭력으로 이물질 막힘 없음
  • 실내 변기설치가 곤란했던 곳 적용

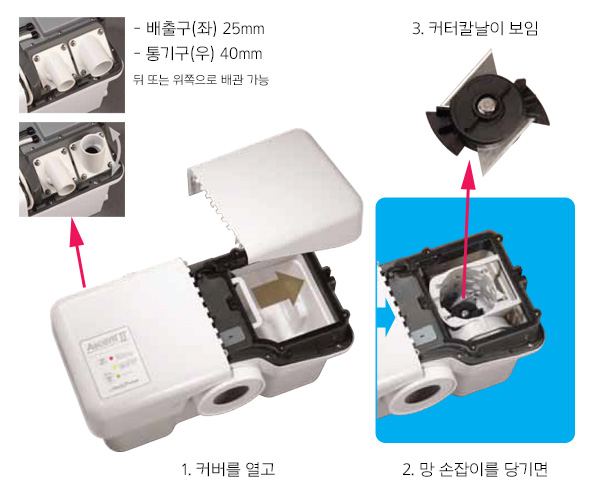

펌프 구성

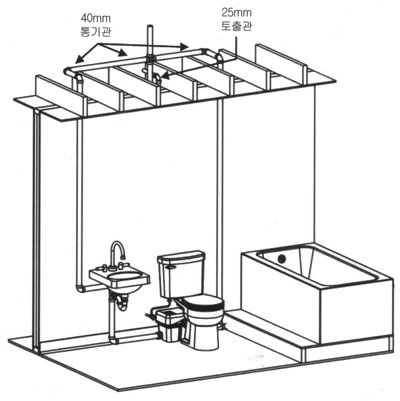

설치 개념도

아래 도면에 보이는 것처럼 세면기 등의 배수라인을 펌프본체 옆면에 연결할 수 있으나 펌프본체보다 낮은 바닥배수라인은 연결이 불가하므로 주의하시기 바랍니다.

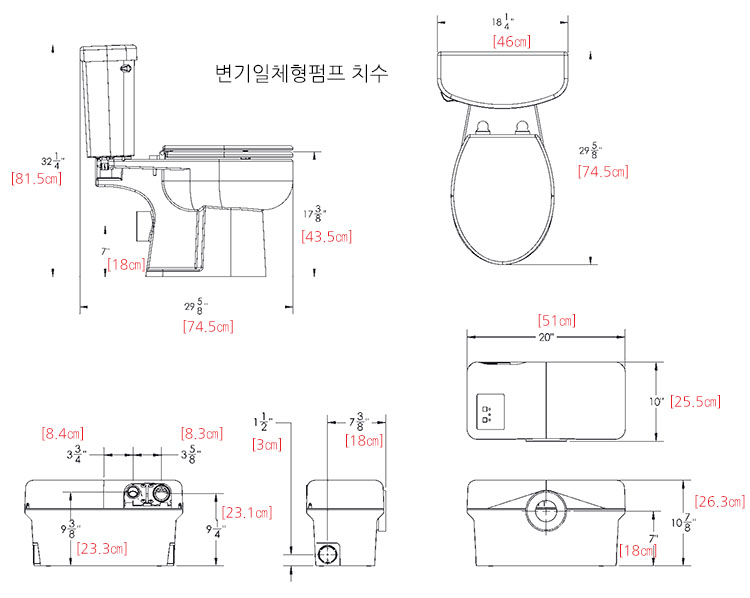

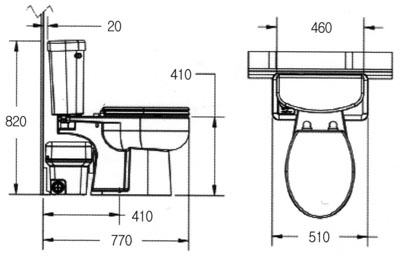

외형도

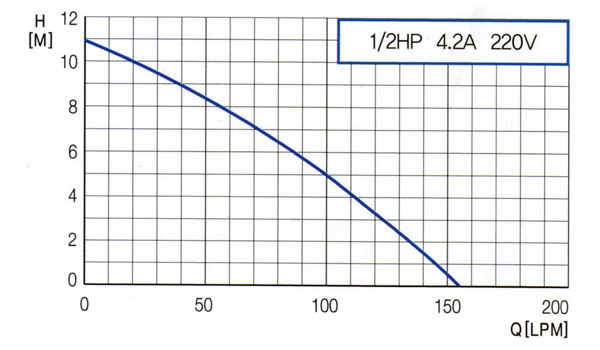

성능곡선

위의 성능곡선을 보시고 양정이 적합한 지 참고하시기 바랍니다.
배관설치시 꺾이는 부분은 가능하면 적은 것이 좋습니다.(한번 꺾일때마다 양정 1m정도 감소)
구배를 준 수평 10m 마다 양정 1m씩 차감하여 계산하세요.

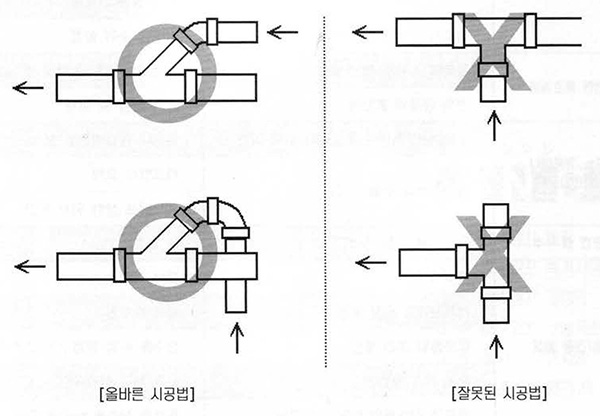

토출배관 설치요령
