개량오수받이 (PE사각) H870 (대용량)
개량오수받이 (PE사각) H870 (대용량)
  • 규격

    470×710×H870

  • 재질

    재생PE

  • 하중

    98,459 N

  • 중량

    -

  • 소비자가

    0원

  • 공급업체

    생협

  • 제조사

    생협


제품설명

※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.

본 제품은 디자인등록 제0381585호로 보호되고 있습니다. 당사의 상품을 무단으로 복제, 판매하는 경우 민·형사상의 책임을 질 수 있으므로 지식재산의 침해를 주의하여 주시기 바랍니다. 생협의 각종 특허제품을 허가없이 제조, 판매하는 곳을 제보해 주시는 분들께 회수금액의 일부를 사례하오니 관련사실을 아시는 분은 (02-419-7979)로 연락 주시기 바랍니다.
Ø150㎜ 유입구, Ø300㎜ 배출구까지 사용가능한 대용량 오수받이
※ 현재 봉수거름판 금형문제로 C형, L형만 공급 가능합니다.

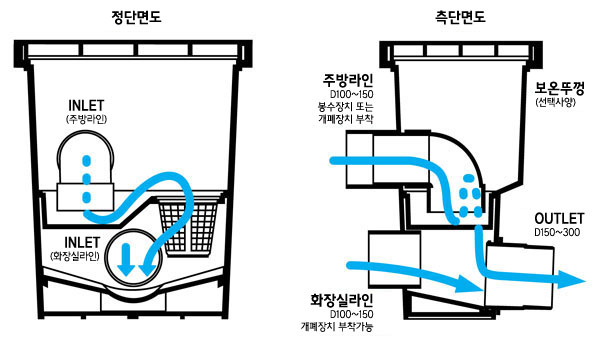

특징 및 기능

유입구는 Ø150㎜ , 배출구는 Ø300㎜까지 사용가능하여 오수유입량이 많은 곳에 적합하도록 개발된 제품

  • OUTLET은 Ø100, 150, 200, 250, 300까지 가능합니다. (대용량 배출)
  • INLET은 Ø100, 150까지 가능합니다. (대용량 유입)
  • 봉수형 : 유입구가 물에 잠겨 악취를 차단
    개폐형 : 물이 유입될 때만 문이 열려 악취를 차단 (악취차단기능)
  • 배출전 걸름장치로 주방오물을 걸러 배출관 막힘을 방지하고 수질오염을 줄입니다. (걸름기능)
  • 유입구에서 배출구쪽으로 경사져 슬러지가 신속히 배출됨 (인버터기능)
  • 뚜껑 하부에 보온재가 부착되어 겨울철 결빙을 막을 수 있습니다. (보온기능 : 선택사양)

장단점

종류장점단점
봉수식 악취차단물에 잠기는 방식으로 완벽한 악취차단청소가 필요함
개폐식 악취차단청소가 거의 불필요개폐시 악취가 발생할 수 있음

관리요령

  • 내부 봉수통에 찌꺼기가 쌓이면 수도호스의 수압을 이용하여 청소하시면 됩니다.
  • 내부 걸름바구니에 오물이 쌓이면 바구니를 꺼내어 털어낸 후 다시 설치합니다.

시공시 고려사항

  • 악취차단장치에는 주방에서 내려오는 Ø150mm 파이프를 연결합니다.
  • 정화조 없이 하수처리장으로 배출되는 화장실 오수라인은 반드시 악취차단장치 하부에 연결하여야 합니다.
  • 배출관은 오수받이 내 턱까지 깊숙이 결합하여야 합니다.
  • 겉뚜껑은 차량의 하중을 고려하여 주철재(FC또는 FCD)를 사용하여야 하며 겉뚜껑 하부에는 콘크리트 몰탈로 충분히 보강하여야 합니다.

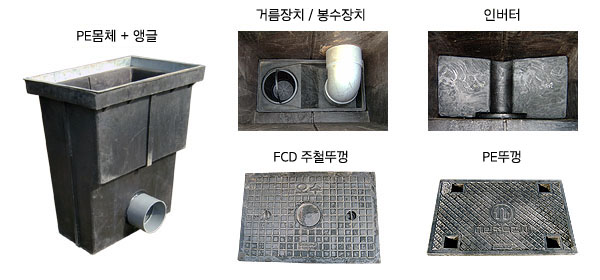

제품사진

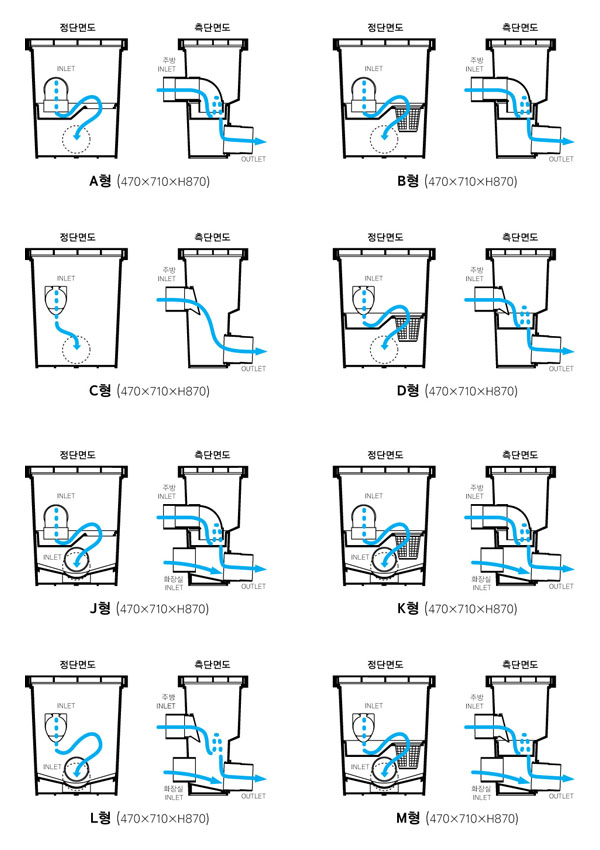

종류

가격

규격종류가격
470×710×H870A형 (봉수식 악취차단)112,000원
B형 (봉수식 악취차단, 걸름장치)116,000원
C형 (개폐식 악취차단)112,000원
D형 (개폐식 악취차단, 걸름장치)116,000원
J형 (봉수식 악취차단, 인버터)124,000원
K형 (봉수식 악취차단, 걸름장치, 인버터)128,000원
L형 (개폐식 악취차단, 인버터)124,000원
M형 (개폐식 악취차단, 걸름장치, 인버터)128,000원
  • PE뚜껑 기본
  • FCD 주철뚜껑으로 교체시 130,000원 추가 (품절)

※ 위의 가격은 설계가이고 부가세별도, 상차도, 현금기준가격입니다. 대량 주문시나 시공시에는 별도문의 바랍니다.

CAD 도면

시험성적서
