드레인 - 루프
(강관배관용) RD1521
- 규격
- 아래 제품설명 참조
- 재질
- -
- 하중
- -
- 중량
- -
- 소비자가
- -
- 공급업체
- 생협
- 제조사
제품설명
※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.
특징
강관배관용
주의사항

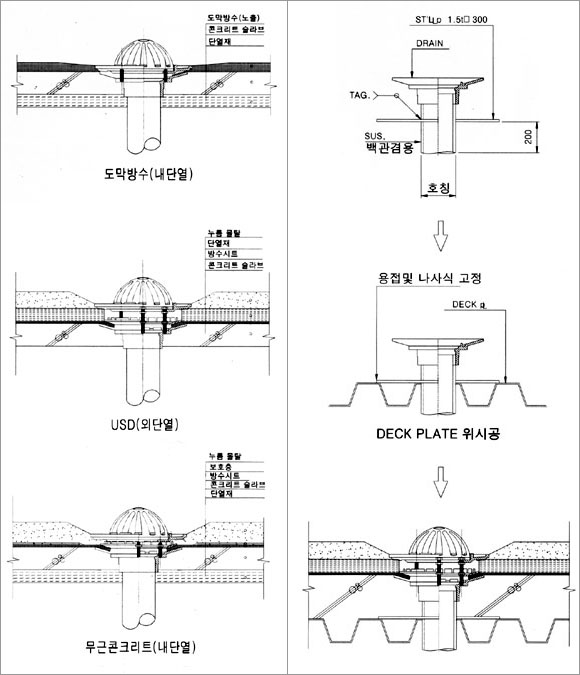

- ROOF DRAIN은 채용할 방수공법에 맞게 선택한다.
- 각 제작자에 의해 형태, 치수가 다르므로 각 제작자의 표준마감을 참고한다. 그 예를 아래에 표시한다.
- ROOF DRAIN은 구체와의 견고한 입체화를 확보하기 위해 매설을 원칙으로 한다.
- ROOF DRAIN은 배수가 잘되게 하기위해 슬라브면보다 20~40mm 정도 낮게 설치한다.

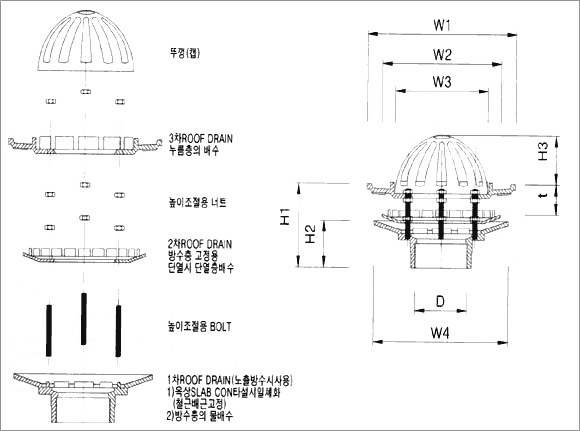

규격
| 호칭 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | T | 망형태 |
|---|---|---|---|---|---|---|---|---|---|
| ø50 | 325 | 255 | 200 | 285 | 120~ | 80 | 80 | 40~ | 돔망 |
| ø80 | 325 | 255 | 200 | 285 | 120~ | 80 | 80 | 40~ | 돔망 |
| ø100 | 325 | 255 | 200 | 285 | 120~ | 80 | 80 | 40~ | 돔망 |
| ø125 | 385 | 320 | 260 | 360 | 120~ | 80 | 90 | 40~ | 각형망 |
| ø150 | 385 | 320 | 260 | 360 | 120~ | 80 | 90 | 40~ | 각형망 |
※ H1과 T는 볼트길이에 따라 조절가능함
