그레이팅 안전덮개

그레이팅 안전덮개

규격
두께 1.6T (세부규격 설명참조)
재질
스틸 (아연도금강판)
하중
-
중량
-
소비자가
-
공급업체
생협관리자
제조사

제품설명

※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.

※ 그레이팅은 별도구매입니다.

그레이팅 안전덮개의 특징

  • 빠른 설치
    특허받은 브라켓 고정으로 매우 빠르고 간편하게 설치가 가능합니다.
  • 낙엽 등의 이물질 유입방지
    빗물받이, 배수로 안으로 담배꽁초, 낙엽 등의 이물질 유입을 방지하여 청소가 쉽고, 하수준설비용을 절감합니다.
  • 낙하물 사고 방지
    그레이팅 구멍으로 휴대폰 등의 낙하물 빠짐을 방지합니다.
  • 보행자 안전
    유모차, 휠체어, 하이힐 등의 빠짐을 방지하여 안전한 보행을 돕습니다.
  • 미끄럼방지
    마이크로 버 처리를 하여 미끄러짐을 방지합니다.
  • 다양한 크기
    다양한 크기로 주문생산 가능합니다.

빠르고 간편한 설치


① 그레이팅에 안전덮개를 올려 놓습니다.

② 특허받은 클립브라켓을 삽입합니다.

③ 손으로 꾹 눌러 결합합니다.

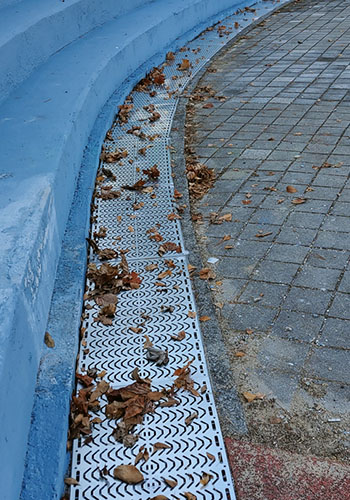

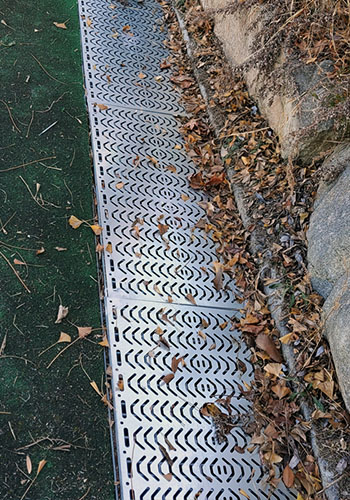

낙엽유입 방지

설치 전후 사진 (보행자 안전)

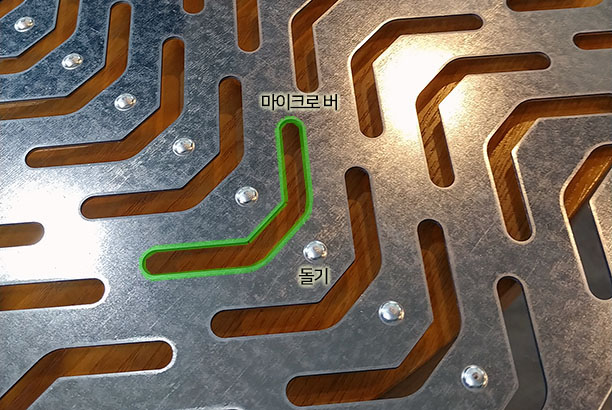

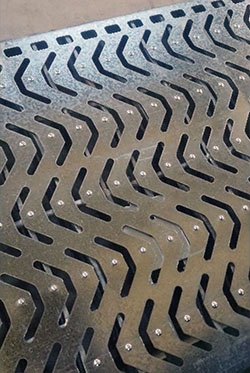

미끄럼 방지를 위한 마이크로 버(burr) 처리

규격

두께 1.6T 아연도금강판으로 제작됩니다.

규격기본포함 브라켓
300×400클립브라켓 2개
400×500클립브라켓 3개
500×500클립브라켓 4개
550×550고리형 클립브라켓 4개
600×600
700×700
800×800고리형 클립브라켓 8개
900×900
1000×1000
1000×200고리형 클립브라켓 3개
1000×300
1000×400고리형 클립브라켓 5개
1000×500
1000×600고리형 클립브라켓 6개
기타규격 (주문생산)-
주철뚜껑볼트형브라켓
클립브라켓, 볼트형브라켓추가구매 가능

※ 주문시 사용하실 그레이팅의 정확한 사이즈를 말씀해 주셔야 합니다. 50바인지 44바 인지 등 높이에 따라 브라켓의 크기도 달라집니다.

브라켓 종류

클립브라켓

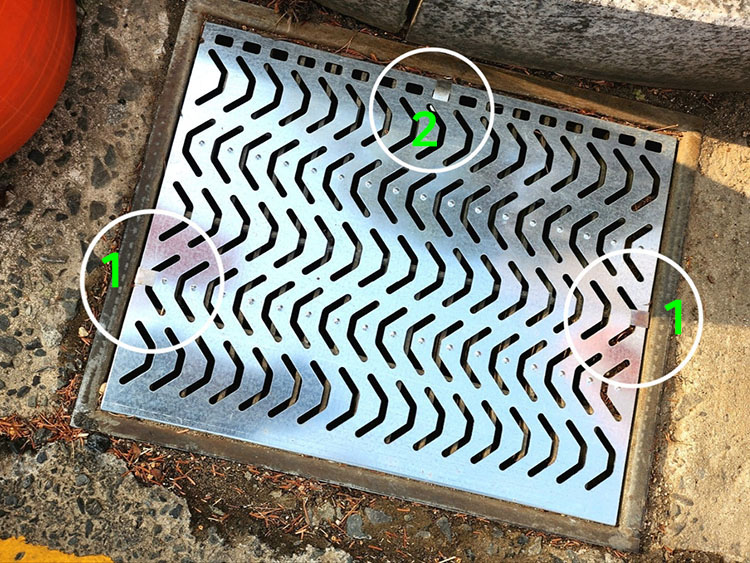

400*500 클립브라켓 결합완성사진



그레이팅 위에 안전덮개를 잘 위치시키고, 위 사진의 1 부분에 클립브라켓 긴쪽을 끼웁니다.

클립브라켓 아래쪽을 그레이팅 밑으로 들어가게 밀어 넣습니다.

사진과 같이 결합됩니다. 반대쪽도 이렇게 끼워줍니다.



위 완성사진 2 부분도 같은 방식으로 끼워줍니다.

옆부분까지 총 3군데를(400*500 기준) 끼우면 완성입니다.


고리형 클립브라켓

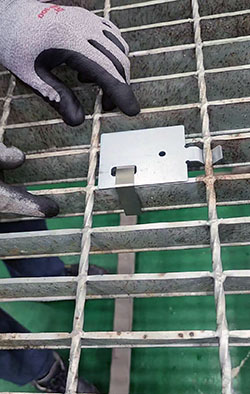

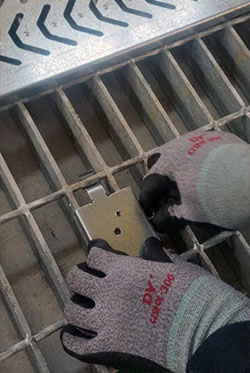

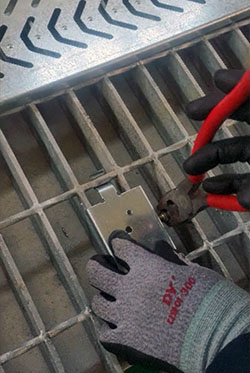

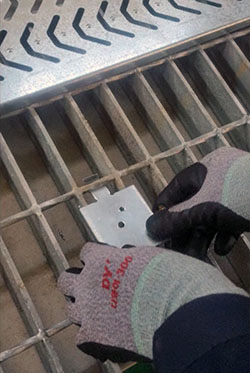

고리형 클립브라켓을 그레이팅에 결합합니다.

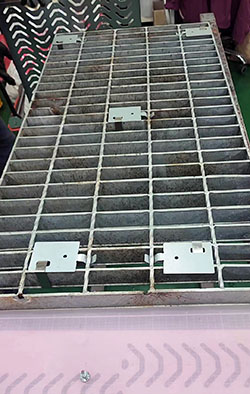

고리형 클립브라켓 결합모습

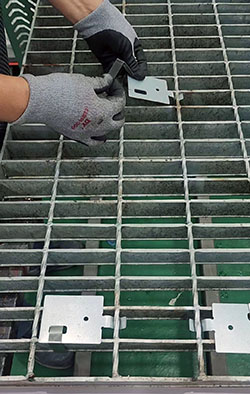

그레이팅 규격에 맞는 갯수만큼 브라켓을 결합합니다.

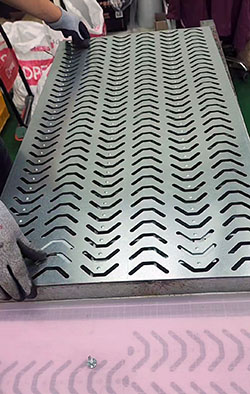

안전덮개를 그레이팅 위에 올려놓습니다.

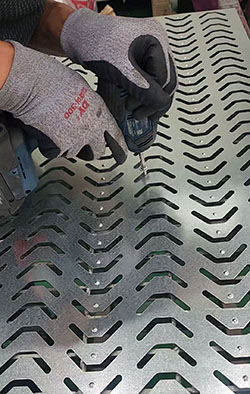

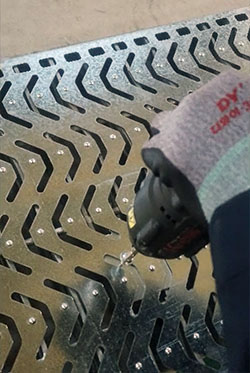

그레이팅 위에 안전덮개를 잘 맞추고 나사에 힘을 주어 구멍을 뚫으며 고정시킵니다.

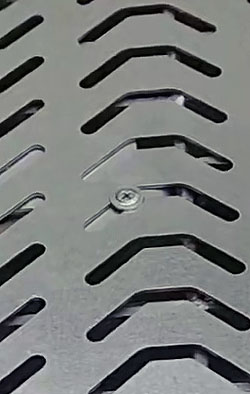

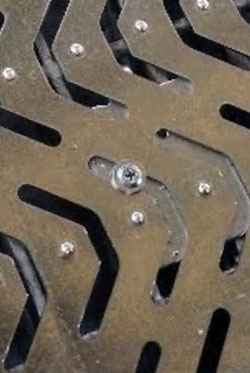

완전히 고정된 모습입니다.


볼트형브라켓 - 주물뚜껑에 적용


상판, 볼트, 하판을 결합합니다.

하판 결합 사진

주철뚜껑에 브라켓 결합 후 안전덮개를 위에 놓고 볼트로 결합합니다.

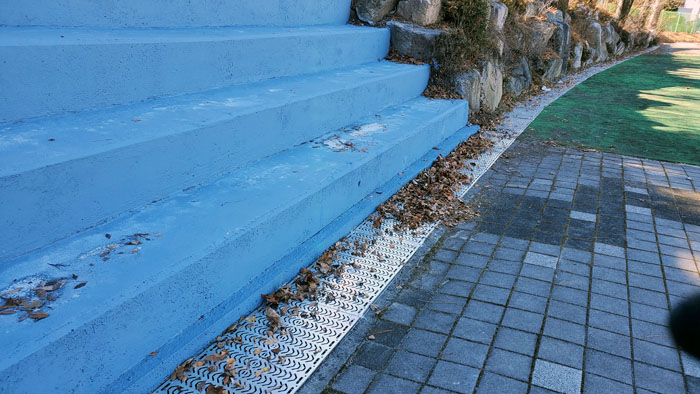

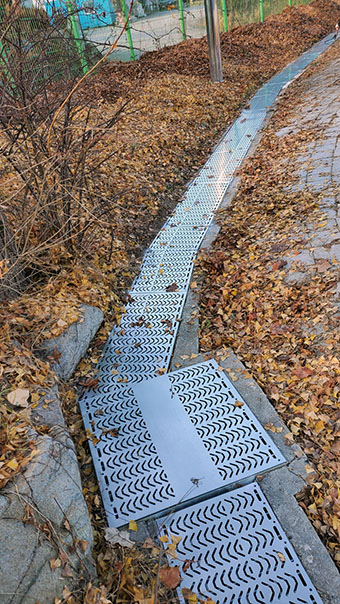

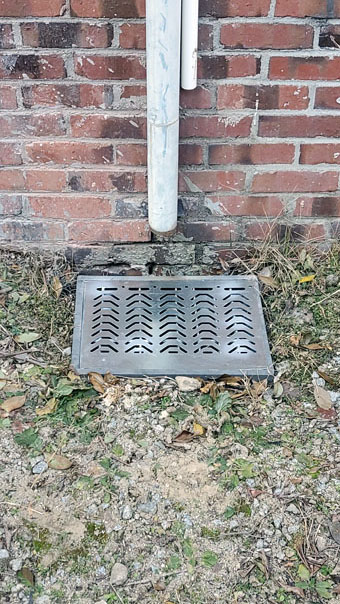

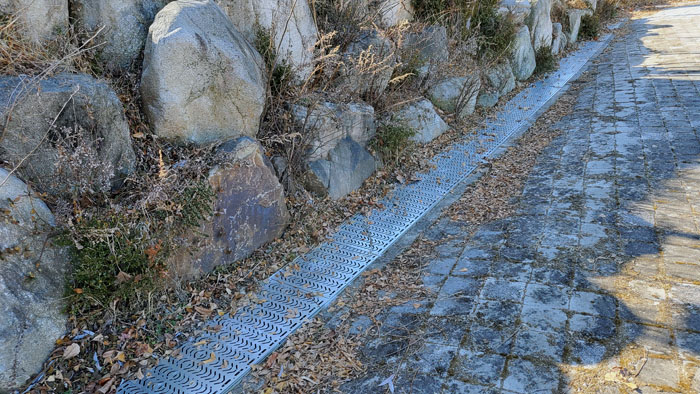

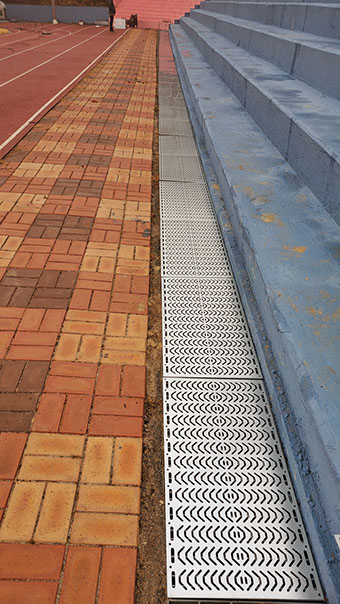

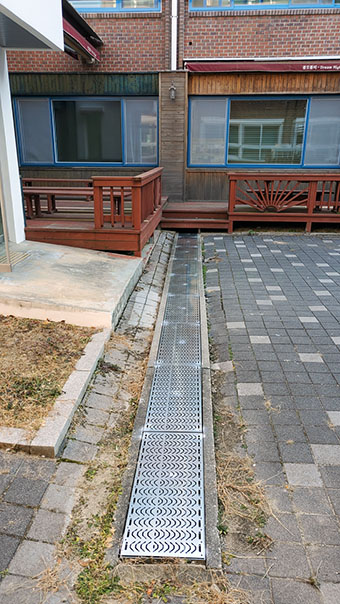

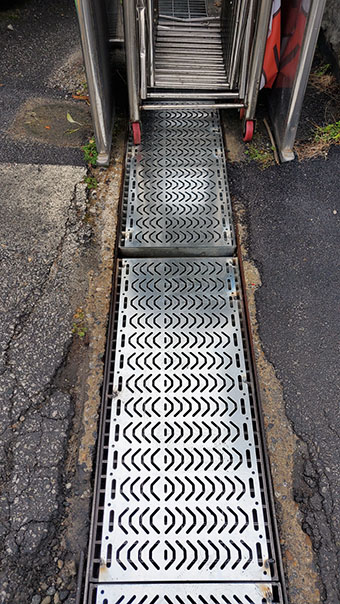

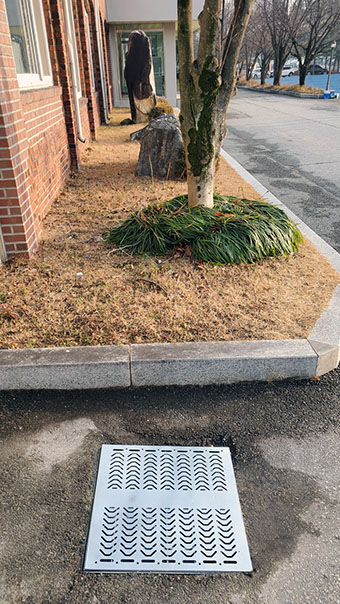

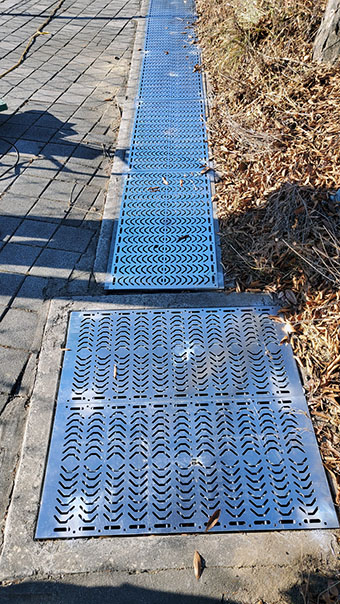

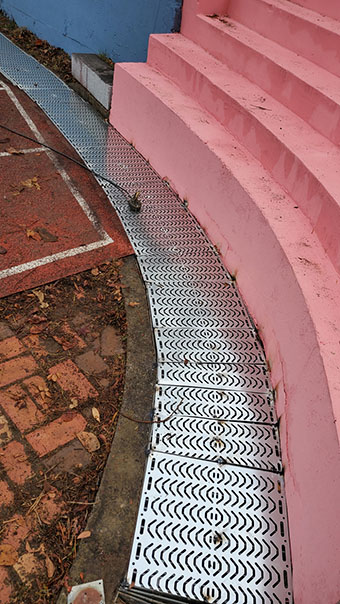

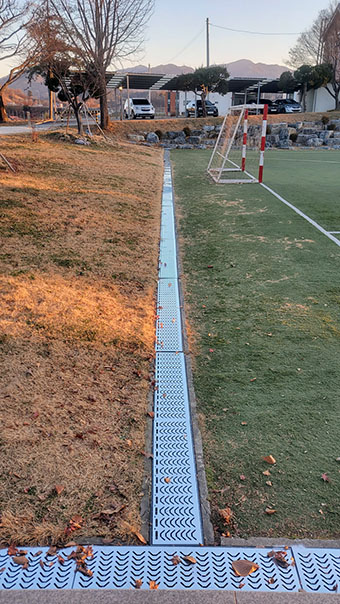

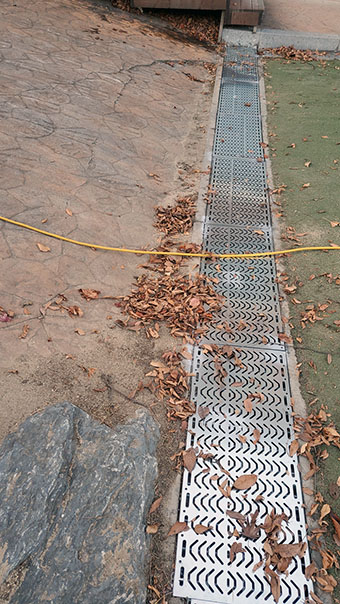

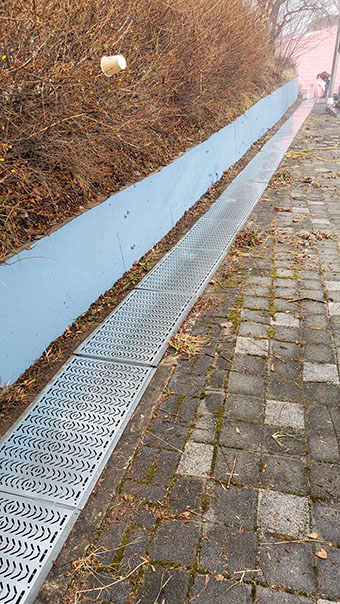

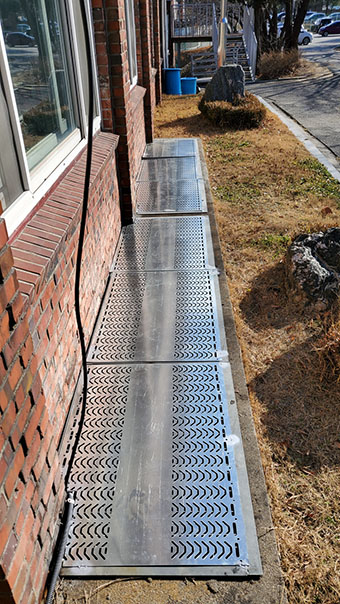

그레이팅 안전덮개 설치사례
