커넥터 일체형 PC빗물받이
- 규격
- 300x400x900
300x900x900 - 재질
- 콘크리트 + EDPM + PE
- 하중
- -
- 중량
- -
- 소비자가
- -
- 공급업체
- 생협
- 제조사
제품설명
※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.
배출구 몰탈마감이 필요없고 각도조절 가능하여 시공기간이 단축되는 빗물받이
개요
커넥터일체형 빗물받이는 고무재질의 커넥터를 빗물받이 벽체에 매입하여 일체로 생산한 후 현장에서는 연결소켓을 커넥터에 삽입하고 연결관 간단하게 연결할 수 있도록 고안된 제품입니다.

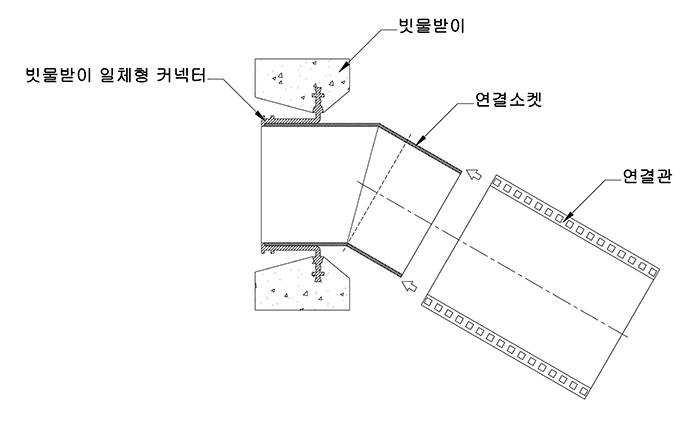

설치도

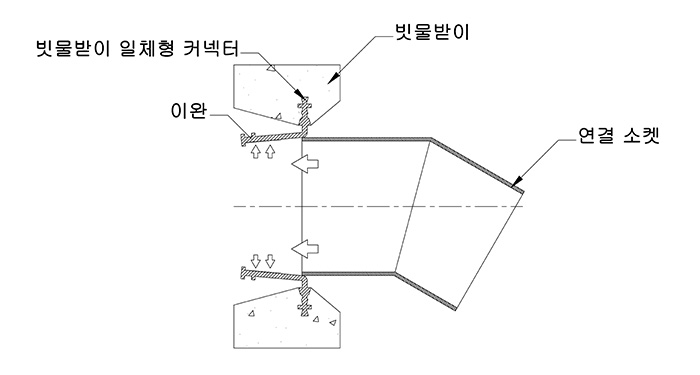

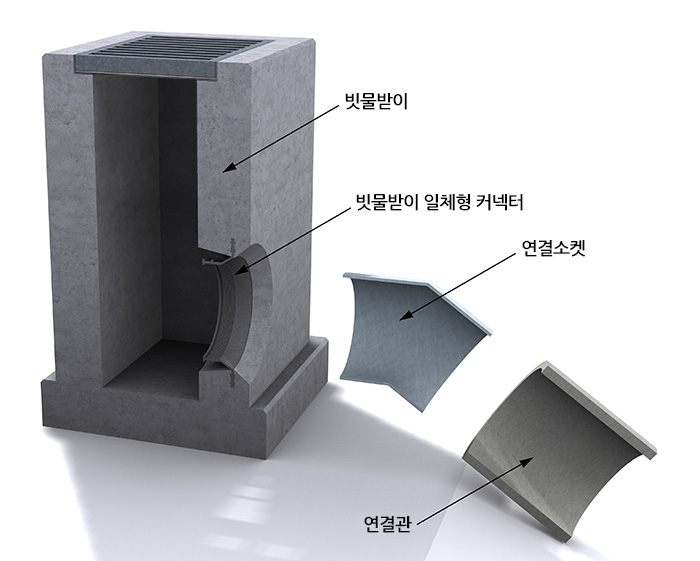

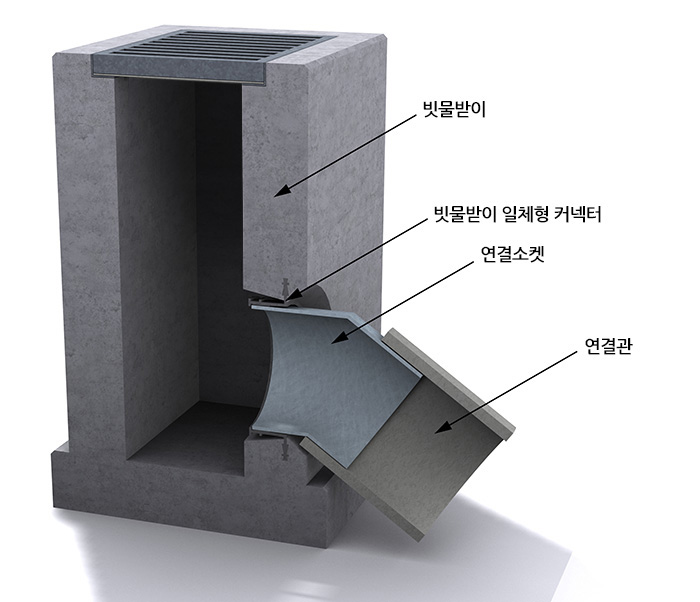

배관분해 단면도
특장점
- 빗물받이와 일체로 제작하기 때문에 커넥터와 빗물받이의 이음부 수밀이 보장된다.
- 빗물받이 연결부에서의 누수가 방지되어 누수에 의한 빗물받이 주변 씽크홀 발생우려가 없다.
- 커넥터는 합성고무 EPDM 재질로 제작되어 수명이 50년 이상 보장된다.
- 연결관과 연결하기 위한 몰탈 작업이 필요없어 작업성이 우수하여 공기 단축이 가능하다.

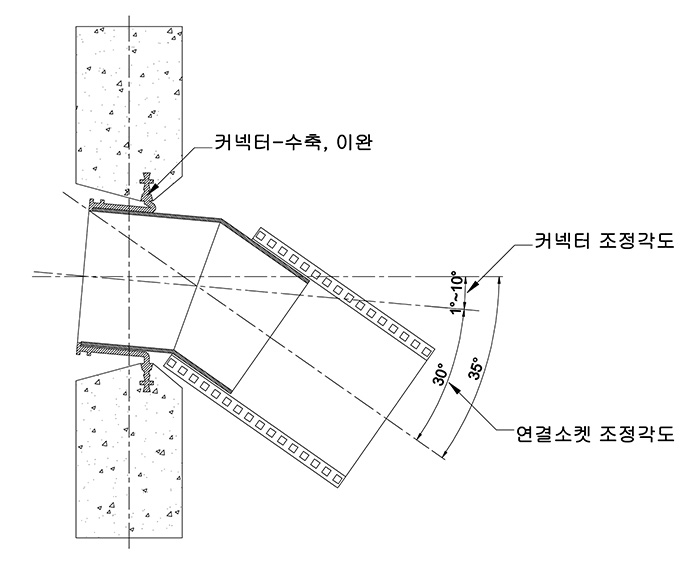

- 연결관의 연결각도는 연결소켓과 커넥터로 조절이 가능하여 20~40° 범위에서 자유롭게 조정이 가능하다.
- 연결소켓이 연결관의 내측으로 삽입되어 배관되므로 연결관의 종류에 관계없이 사용이 가능하다.
시공과정

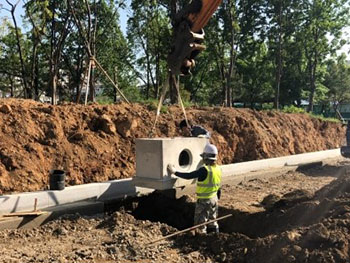

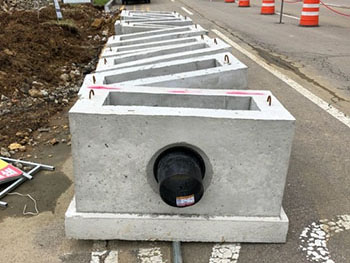

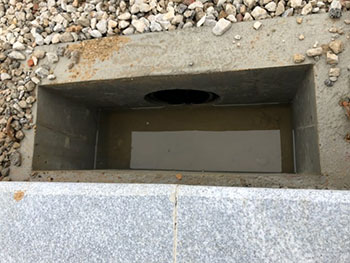

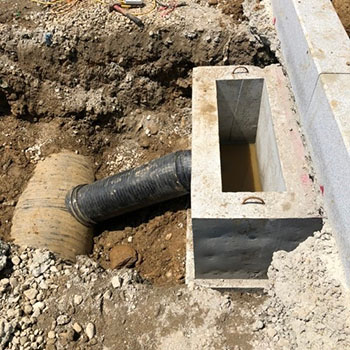

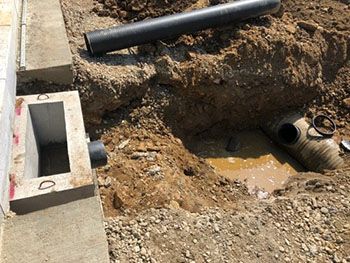

1. 커넥터일체형 빗물받이 현장 반입 | 2. 빗물받이 설치지점으로 이동 |
3. 빗물받이 설치지점 안착 | 4. 본관 배수관 연결을 위한 천공 |

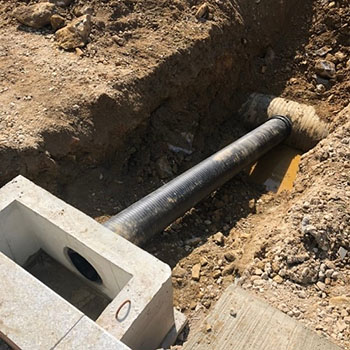

5. 빗물받이와 하수본관 배수관 설치 완료 (완경사 배관) | 6. 빗물받이와 하수본관 배수관 설치 완료(급경사 배관) |

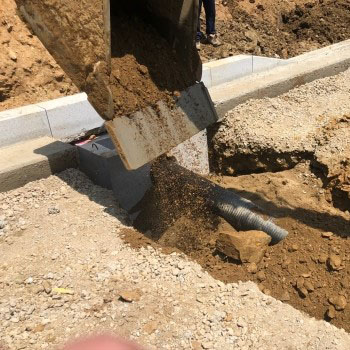

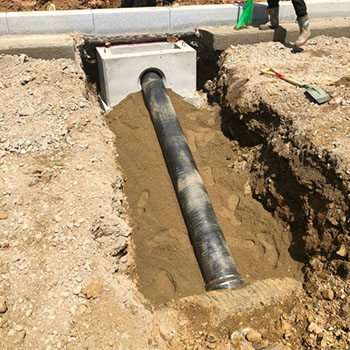

7. 배수관 하부 모래부설 | 8. 되메우기 작업 |

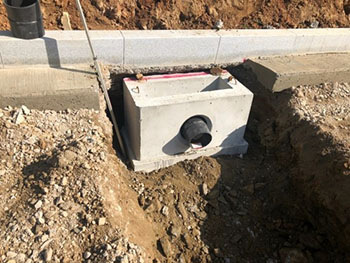

9. 되메우기 작업 완료 | 10. 포장작업 및 스틸그레이팅 설치 |
연결부 규격
고무커넥터
| 규격 | 삽입부내경 D1 | 고정부내경 D2 | 길이 L | 앵커높이 A | 두께 t |
|---|---|---|---|---|---|
| D250 | 265 | 225 | 100 | 40 | 6 |
※ 단위 = mm
연결소켓
| 규격 | 외경 D1, D2 | 커넥터삽입부 길이 L1 | 연결관삽입부 길이 L2 | 두께 T | 조정각도 |
|---|---|---|---|---|---|
| D250 | 245 | 130 | 100 | 5 | 30˚ |
※ 단위 = mm
규격별 사진
● 300×400×H900 | ● 300×900×H900 |
가격
| 규격 | 소켓규격 | 가격 | 비고 |
|---|---|---|---|
| 300×400×H900 | Ø250 | 297,000원 | 일반그레이팅 i바 50×7×4 |
| 323,000원 | FCD 주철뚜껑 | ||
| 300×900×H900 | Ø250 | 466,000원 | 일반그레이팅 i바 50×7×4 |
| 518,000원 | FCD 주철뚜껑 |
※ 위의 가격은 설계가이고 부가세 별도, 상차도, 현금 기준 가격입니다. 대량 주문시나 시공시에는 별도문의 바랍니다.
CAD 도면
- 도면받기 - 커넥터 일체형 PC 빗물받이

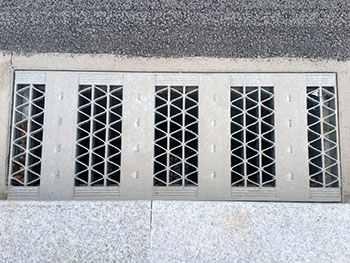

- 도면받기 - 우수받이 뚜껑 : 일반, 개방홈, 경사면 (각각 i바 5x3 및 7x4), FCD뚜껑
- 시방서받기 - 커넥터 일체형 PC 빗물받이
