리버티펌프 - 오폐수 자동배수 시스템 (듀플렉스1100)
- 규격
- -
- 재질
- -
- 하중
- -
- 중량
- -
- 소비자가
- -
- 공급업체
- 생협
- 제조사
- 미국 리버티펌프 (Libery pumps)
제품설명
※ 제품에 따라 재고현황, 물류마감시간, 생산기간 등에 의해 당일 출고가 어려울 수도 있으니 시간적 여유를 두고 주문해 주시면 감사하겠습니다.
자연배수가 불가능한 화장실, 주차장 오폐수 처리용
듀플렉스 1100 특징
- 펌프 : 2개
- Control Panel 제어방식
- 수위에 따른 펌프대수 제어
- 위험수위 경고기능
- 탱크재질 : HDPE
- 탱크용량 : 415ℓ
- 사용장소 : 관공서, 학교, 대형상가

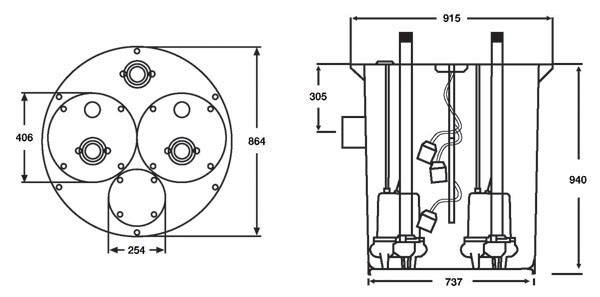

시공시 고려사항
- 배관의 유입은 ø100, 배출은 ø50입니다.
- 유입이 복수개일 경우 외부에서 결합하여 배관합니다.
- 상부의 검은 뚜껑이 점검구이며 점검구 위에 구멍하나는 배출구이고 하나는 숨구멍(통기관)입니다. 점검구와 숨구멍은 막으면 안됩니다.
- 토출 최대양정은 기본 반마력 기준 수직 7.6m입니다. (변경가능)
관리방법
- 라이터, 볼펜, 헝겊 등이 들어가지 않도록 주의하십시오. 고장의 원인이 됩니다.
- 음식물의 기름이 다량 유입되면 엉겨붙어 배출이 안될 수 있으며 기름기의 제거가 필요합니다.
성능곡선
아래의 성능곡선을 보시고 양정이 적합한 지 참고하시기 바랍니다.
(기본은 반마력짜리인 LE52 곡선을 보시면 됩니다. LEH102(고속1마력)는 최소양정이 5m 이상이어야 합니다.)
배관설치시 꺾이는 부분은 가능하면 적은 것이 좋습니다. (한번 꺾일때마다 양정 1m정도 감소)
구배를 준 수평 10m 마다 양정 1m씩 차감하여 계산하세요.
토출배관 설치요령
고장시 대처요령 - 펌프 고장원인 및 대처방법
| 고장 | 원인 | 조치사항 |
|---|---|---|
| 모터가동이 안됨 | a. 전원공급 불량 | - 주접점 연결상태 점검 - 인입전원 점검 |
| b. 퓨즈 소손 | 퓨즈를 교체한다. (Control Panel 내) | |
| c. Control Panel 펌프 작동스위치 '수동' | 스위치 위치 '자동'으로 조정 | |
| d. 모터 열보호장치 고장 | 모터내 열보호장치를 되살린다. | |
| e. Control Panel 제어회로 고장 | Control Panel 제어회로를 수리 | |
| 모터가동 후 바로 정지 | a. 퓨즈 소손 | 퓨즈를 교체한다. (Control Panel 내) |
| b. 케이블 연결이 느슨하거나 이상 | 연결부를 조이거나 교체 | |
| c. 모터 권선에 결함 | 모터를 교체 | |
| d. 회전불량 | 막힌 것을 제거 | |
| 모터 정지가 안됨 | a. Float 스위치 불량 | - Float 스위치 걸림상태 확인 - Float 스위치 교체 |
| 펌프 유량이 불안정 | a. 펌프 흡입측 압력 파손 | 펌프하단 흡입부 상태 확인 |
| b. 토출배관 이물질로 인한 막힘 | 배관청소 및 펌프 내부점검 | |
| c. 토출배관 누수 | 배관작업 | |
| d. 체크밸브나 풋밸브 불량 | 밸브청소 및 교체 | |
| e. 펌프회전수 이상 | 회전수 측정계로 RPM을 점검 | |
| f. 펌프임펠라 파손 | 펌프임펠라 교체 | |
| g. 펌프가 공기를 빨아들인다. | 집수통 수위 점검 | |
| 빈번한 펌프가동 | a. Float 스위치 위치불량 | Float 스위치 위치조정 |
| b. 전원공급의 불안정 | 회로점검 및 교체 | |
| 펌프는 가동하나 물이 안나온다. | a. 토출배관/펌프가 불순물에 의해 막힘 | 펌프나 흡입배관을 청소 |
| b. 체크밸브나 풋밸브 고장 | 체크밸브 상하위치 확인 | |
| 샤프트씰 누수 | a. 샤프트씰 고장 | 씰 교체 |
| 소음/진동 발생 | a. 모터고장 | 모터 교체 |
| b. 펌프샤프트 위치불량 | 펌프 재조립 | |
| c. 펌프 흡입조건 불량 | 집수통 수위 점검 | |
| d. 배관체결 불완전 | 배관 체결상태 확인 | |
| e. 펌프와 집수통의 바닥이 이격됨 | 펌프를 집수통 바닥에 밀착 |
